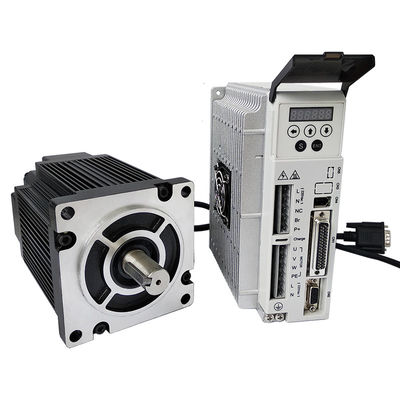

NEMA42 Kolay Servo Serisi(NEMA42 Kapalı Çevrim serisi)
| mod | Adım açısı | Akım (A) | Direnç (Ω±10%) |
İndüktans (mH±%20) |
Tutma torku (Nm) | Motor uzunluğu (mm) |
kodlayıcı Çözünürlük (PPR) |
Uygulanabilir Sürücü |
| 110HCE12N-B39 | 1,2° | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 3HSS2260 |
| 110HCE12N-B39 | 1,2° | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 3HSS2260 |
| 110HCE20N-B39 | 1,2° | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 3HSS2260 |
Motor Boyutu

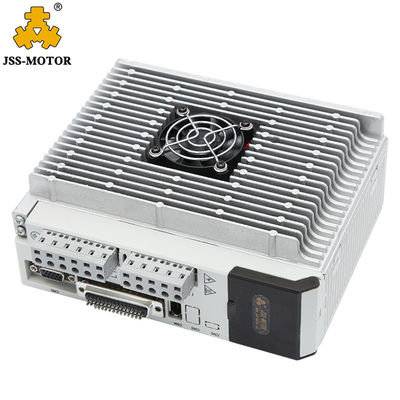

sürücü 3HSS2260 Özellikleri
1, 32 bit DSP ve vektör kapalı döngü kontrol teknolojisi
2, Adım kaybetmeden, pozisyonda yüksek doğruluk
3, motor çıkış torkunu ve çalışma hızını iyileştirin
4, Değişken akım kontrol teknolojisi, motor sıcaklık artışını dizginleyin
5, çeşitli mekanik yük koşullarına uyum sağlayın (düşük sertlikte kasnaklar dahil), hayır
kazanç parametresini ayarlamanız gerekiyor
6, Pürüzsüz ve güvenilir hareket, düşük titreşim, hızlanmada büyük gelişme ve
yavaşlamak
7, titreşimsiz sıfır hız statik yeteneği
8, 3 fazlı 86(NEMA34) ve 110(NEMA 42) hibrit servo motora uyum
9, Maksimum adım darbe frekansı 200KHZ
10, Mikro adım 400-60000 darbe/devir
11, Voltaj aralığı AC150-240V
12, Aşırı akım, aşırı gerilim ve aşırı konum koruması
13, Altı dijital tüp ekran, parametreleri ayarlamak ve motorun çalışmasını izlemek kolay
durum
Mikro adım seçimi:
| kod | Tanım | Menzil | Varsayılan değer | Açıklama |
| PA0 | Versiyon numarası | 501 | Değiştirilmesi Yasak | |
| PA1 | Kontrol Modu Seçimi | 0~2 | 0 | |
| PA2 | Motor Tipi Seçimi | 0~2 | 0 | |
| PA3 | Göstergedeki güç | 0~7 | 0 | |
| PA4 | Mevcut Döngü Kp | 0~1000 | 200 | Değiştirilmesi Yasak |
| PA5 | Geçerli Döngü Ki | 0~1000 | 300 | Değiştirilmesi Yasak |
| PA6 | Konum Döngüsü Kp | 0~1000 | 300 | |
| PA7 | Mikro Adım Ayarı | 400~60000 | 4000 | |
| PA8 | Enkoder Çözünürlüğü(1000) | 4000 | Değiştirilmesi Yasak | |
| PA9 | Enkoder Çözünürlüğü(1000) | 40~30000 | 1000 | |
| PA10 | Tutma Akımı | 10~100 | 40 | |
| PA11 | Kapalı Çevrim Akımı | 10~100 | 100 | |
| PA12 | Rezervasyon | |||
| PA13 | Rezervasyon | |||
| PA14 | Seviyeyi Etkinleştir | 0/1 | 0 | |
| PA15 | Alarm Seviyesi | 0/1 | 0 | |
| PA16 | Darbe Modu Seçimi | 0/1 | 0 | |
| PA17 | Darbe Kenarı | 0/1 | 0 | |
| PA18 | Motor Dönüş Yönü | 0/1 | 0 | |
| PA19 | JOG Hızı | 1~200 | 60 | |
| PA20 | PEND Modu Bölümü | 0/1 | 0 | |
| PA21 | BEKLEMEDE Düzey | 0/1 | 0 |
Sürücü boyutu (mm):
