Başvuru:
Step motorumuz gravür makinesi, çizim kesici, tekstil makinesi, 3D yazıcı, tıbbi cihazlar, sahne aydınlatma ekipmanları, robot, CNC makinesinde yaygın olarak kullanılmaktadır.

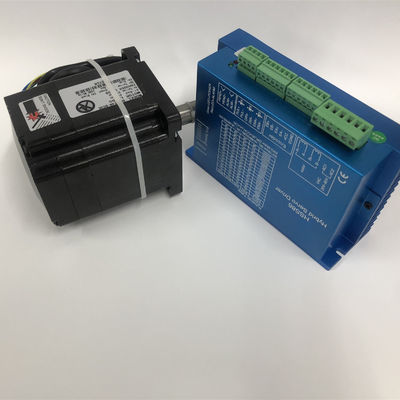

Yakın Döngü Sürücüsü HSS60
Özellikleri
1. Konum hatası düzeltmesi yapın ve adımları asla kaybetmeyin.
2. Hızlı tepki ve mükemmel hızlanma, yüksek hızda yüksek tork.
3. Yüke göre otomatik akım ayarı, daha düşük sıcaklık artışı
4. Aşırı akım, aşırı voltaj ve konum ultra fark koruma fonksiyonu
5. Darbe yanıt frekansı 200KHZ'ye ulaşabilir
6. 16 çeşit mikro adım seçeneği, en yüksek 51200 mikro adım/devir.
7. Sürücü Nema 24 serisi 3N.m kapalı çevrim step motor
8. Voltaj aralığı: DC24V-50V
Mikro adım Seçimi:
| Mikro adım/devir | SW3 | SW4 | SW5 | SW6 |
| Varsayılan(400) | üzerinde | üzerinde | üzerinde | üzerinde |
| 800 | kapalı | üzerinde | üzerinde | üzerinde |
| 1600 | üzerinde | kapalı | üzerinde | üzerinde |
| 3200 | kapalı | kapalı | üzerinde | üzerinde |
| 6400 | üzerinde | üzerinde | kapalı | üzerinde |
| 12800 | kapalı | üzerinde | kapalı | üzerinde |
| 25600 | üzerinde | kapalı | kapalı | üzerinde |
| 51200 | kapalı | kapalı | kapalı | üzerinde |
| 1000 | üzerinde | üzerinde | üzerinde | kapalı |
| 2000 | kapalı | üzerinde | üzerinde | kapalı |
| 4000 | üzerinde | kapalı | üzerinde | kapalı |
| 5000 | kapalı | kapalı | üzerinde | kapalı |
| 8000 | üzerinde | üzerinde | kapalı | kapalı |
| 10000 | kapalı | üzerinde | kapalı | kapalı |
| 20000 | üzerinde | kapalı | kapalı | kapalı |
| 40000 | kapalı | kapalı | kapalı | kapalı |
Motor Elektrik Parametreleri
| Model numarası. | Faz No. |
Adım Açısı (°) |
Akım (A) |
Direnç (Ω±%10) |
İndüktans (mH±%20) |
Tutma Torku (Nm) | Motor Uzunluğu (mm) | Enkoder Çözünürlüğü (PPR) | Ağırlık (kg) |
| 60HSE3N-D25 | 2 | 1.8 | 5.0 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 |
Motor Boyutu (birim=mm)
Tork/ Frekans Eğrisi
Açıklama: Mavi eğri nema24 standart step motor tork eğrisidir, kırmızı eğri nema24 kapalı döngü tork eğrisidir.
Sürücü Boyutu
Bağlantı şeması
