Genel özellikler:
| Kalem | Şartname |
| Genişletme tipi | Yıldız/Üçgen |
| Hall etkisi açısı | 120 derece elektrik açısı |
| mil salgısı | 0,025 mm |
| Radyal oyun | 0.02mm/50g |
| Oynatmayı bitir | 0.08mm/50g |
| Maksimum radyal kuvvet | 75N/20mm flanştan itibaren |
| Maksimum eksenel kuvvet | 15N |
| Yalıtım sınıfı | B Sınıfı |
| IP sınıfı | IP40 |
| Dielektrik gücü | bir dakika için 500VDC |
| Yalıtım direnci | 100MΩmin 500VDC |
Elektriksel Özellikler:
| modeli | anma gerilimi | Anma akımı | Anma gücü | Puanlanmıs tork | Tepe Tork | Anma Hızı | Uzunluk | Yığın |
| (VDC) | (A) | (K) | (Nm) | (Nm) | (RPM) | (mm) | (kilogram) | |
| 57BLY50-230 | 36 | 3.1 | 84 | 0,2 | 0,6 | 4000 | 54 | 0.35 |
| 57BLY70-230 | 36 | 6.2 | 167 | 0,4 | 1.2 | 4000 | 74 | 0,5 |
| 57BLY90-230 | 36 | 9.3 | 251 | 0,6 | 1.8 | 4000 | 94 | 0.65 |
| 57BLY110-230 | 36 | 12.4 | 335 | 0,8 | 2.4 | 4000 | 114 | 0,8 |

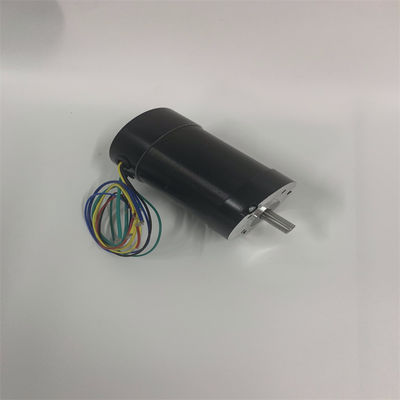

Elektriksel bağlantı:
| Kurşun No. | kurşun rengi | kurşun ölçer | İşlev | Açıklama |
| 1 | kırmızı | UL3266/28AWG | VCC+5VDC | SALON SENSÖRLERİ İÇİN BESLEME GERİLİMİ |
| 2 | Siyah | GND | SALON SENSÖRLERİ İÇİN ZEMİN | |
| 3 | Sarı | SALON A | SALON A'NIN SİNYALİ | |
| 4 | Yeşil | SALON B | SALON B'NİN SİNYALİ | |
| 5 | Mavi | UL3266/20AWG | SALON C | SALON C SİNYALİ |
| 1 | Sarı | AŞAMA U | MOTOR FAZI U | |
| 2 | Yeşil | AŞAMA V | MOTOR FAZI V | |
| 3 | Mavi | AŞAMA W | MOTOR FAZI W |
Bağlantı şeması:
Boyutlar:
(Birim=mm)
