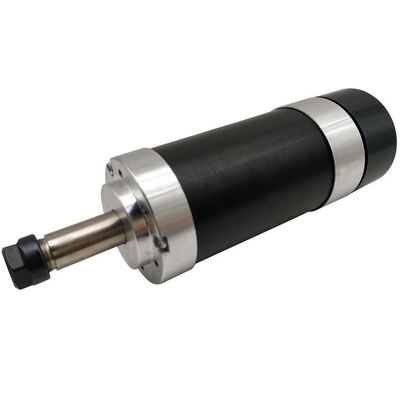

DIY CNC Router 48V Mil 400W Fırçasız Dc Motor 12000rpm Endüstriyel Fırçasız Dc Motor
Başlıca ürünlerimiz hibrit step motor, step sürücü, fırçasız dc motor, fırçasız dc sürücü, mil motoru, şanzıman içerir.
Ürünlerimiz gravür makinesi, çizim kesici, tekstil makinesi, 3D yazıcı, tıbbi aletler, sahne ışık ekipmanı, robot, CNC, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
57mm Yuvarlak Şekil Fırçasız DC Motor:
| Kalem | Şartname |
| Genişletme tipi | Yıldız/Üçgen |
| Hall etkisi açısı | 120 derece elektrik açısı |
| mil salgısı | 0,025 mm |
| Radyal oyun | 0.02mm/50g |
| Oynatmayı bitir | 0.08mm/50g |
| Maksimum radyal kuvvet | 75N/20mm flanştan itibaren |
| Maksimum eksenel kuvvet | 15N |
| Yalıtım sınıfı | B Sınıfı |
| IP sınıfı | IP40 |
| Dielektrik gücü | bir dakika için 500VDC |
| Yalıtım direnci | 100MΩmin 500VDC |
Elektriksel Özellikler:
| modeli | Anma Gerilimi (VDC) | Anma Akımı (A) | Nominal Güç (W) | Anma Torku (Nm) | Tepe Tork (Nm) | Anma Hızı (rpm) | uzunluk (mm) |
| 57BLY90-4120 | 48 | 12 | 400 | 0,3 | 0.9 | 12000 | 120 |
Elektriksel bağlantı:
| Kurşun No. | kurşun rengi | kurşun göstergesi | İşlev | Açıklama | ||||
| 1 | Sarı | UL3266/16AWG | AŞAMA U | MOTOR FAZI U | ||||
| 2 | Yeşil | AŞAMA V | MOTOR FAZI V | |||||
| 3 | Mavi | AŞAMA W | MOTOR FAZI W | |||||
Boyut: (mm)
Diyagram:
Uygun tutucu:
