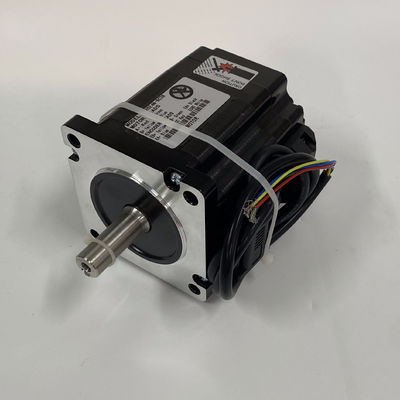

Kapalı Döngü 1.8 Derece Yüksek Torklu NEMA 34 Cnc Sürücülü Step Motor
Düşük gürültü,
iyi dinamik karakteristik,
kaliteli ve güvenilir.
Servo motorla aynı dinamik tepki hızı, ancak servo motordan daha ucuz.

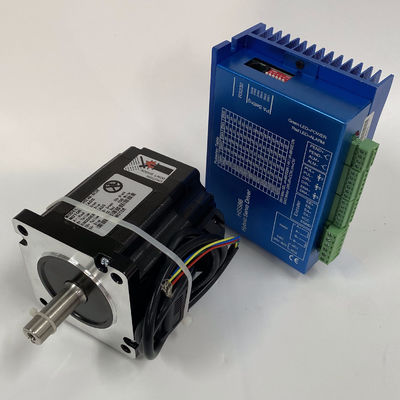

Kapalı Çevrim Step Motor ve Sürücü:
Özellikler:
1. Konum hatası düzeltmesi yapın ve adımları asla kaybetmeyin
2. Hızlı tepki ve mükemmel hızlanma, Yüksek hızda yüksek tork
3. Yüke göre otomatik akım ayarı, daha düşük sıcaklık artışı
4. Aşırı akım, aşırı voltaj ve konum ultra fark koruma fonksiyonu
5. Darbe yanıt frekansı 200KHZ'ye ulaşabilir
6. 16 çeşit mikro adım seçeneği, en yüksek 51200 mikro adım/devir.
7. Drive nema 34 serisi 4.5Nm, 8N.m, 12N.m kapalı çevrim step motor
8. Voltaj aralığı: AC20V~80V, DC30V-110V
9. RS232 portu ile ayarlanabilir parametre
Elektriksel Parametreler:
| mod | Adım açısı | Akım (A) | Direnç (Ω±%10) |
İndüktans (mH±%20) |
Tutma torku (Nm) |
motor uzunluğu (mm) |
kodlayıcı Çözünürlük (PPR) |
Ağırlık (kg) |
uygun sürücü |
| 42HSE05N-D24 | 1.8° | 1.5 | 2.8 | 5.5 | 0,55 | 48 | 1000 | 0.45 | HSS42 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 76 | 1000 | 1.15 | HSS57 |
| 60HSE3N-D25 | 1.8° | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1.8° | 6.0 | 0.45 | 3.7 | 4.5 | 82 | 1000 | 2.65 | HSS86,HSS758 |
| 86HSE8N-BC38 | 1.8° | 6.0 | 0.44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86,HSS758 |
| 86HSE12N-BC38 | 1.8° | 6.0 | 0.45 | 5.2 | 12 | 156 | 1000 |
5.65 |
HSS86, HSS758 |
| 110HCE12N-B39 | 1,2° | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1,2° | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1,2° | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1,2° | 8.5 | 0.93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1,2° | 8.5 | 1.82 | 18.5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
Motor Boyutu:
Sürücü kurulum boyutu: (mm)
Sürücü Sıkma Şeması:
Mikro adım seçimi:
|
Mikro adım/devir |
SW3 |
SW4 |
SW5 |
SW6 |
|
Varsayılan(400) |
üzerinde |
üzerinde |
üzerinde |
üzerinde |
|
800 |
kapalı |
üzerinde |
üzerinde |
üzerinde |
|
1600 |
üzerinde |
kapalı |
üzerinde |
üzerinde |
|
3200 |
kapalı |
kapalı |
üzerinde |
üzerinde |
|
6400 |
üzerinde |
üzerinde |
kapalı |
üzerinde |
|
12800 |
kapalı |
üzerinde |
kapalı |
üzerinde |
|
25600 |
üzerinde |
kapalı |
kapalı |
üzerinde |
|
51200 |
kapalı |
kapalı |
kapalı |
üzerinde |
|
1000 |
üzerinde |
üzerinde |
üzerinde |
kapalı |
|
2000 |
kapalı |
üzerinde |
üzerinde |
kapalı |
|
4000 |
üzerinde |
kapalı |
üzerinde |
kapalı |
|
5000 |
kapalı |
kapalı |
üzerinde |
kapalı |
|
8000 |
üzerinde |
üzerinde |
kapalı |
kapalı |
|
10000 |
kapalı |
üzerinde |
kapalı |
kapalı |
|
20000 |
üzerinde |
kapalı |
kapalı |
kapalı |
|
40000 |
kapalı |
kapalı |
kapalı |
kapalı |
Tork/Frekans Eğrisi:
Uygulamalar:
Step motor, oyma makinesi, tekstil makinesi, 3D yazıcı, tıbbi aletler, sahne ışık ekipmanı, robot, CNC, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
