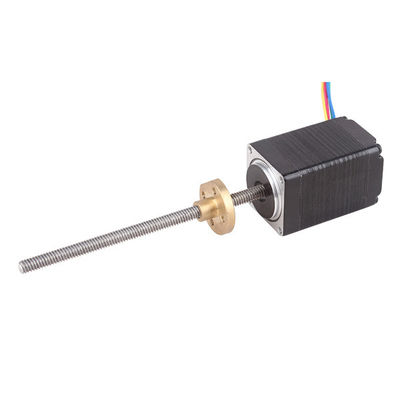

Nema 8 Lineer Step Motor Harici ve Esir Olmayan Kurşun Vida Uzunluğu Özelleştirilmiş
Boyut: 20*20mm
Adım Açısı: 1.8°
Faz voltajı: 3.9VDC
Faz akımı: 0.6A
Faz direnci: 4.5Ω±%10
Faz endüktansı: 1,6mH±20%
Tutma torku: 0.18kg.cm
Kurşun teller: 4
motor uzunluğu: 30mm
Kurşun vida: Tr5*2
Nema 11 lineer step motor
Kurşun vida boyutları:
| Çap | kurşun mesafesi (mm) | Başlat | adım uzunluğu (mm) |
Uygun motor tipi |
| Tr5 | 2 | 2 | 0.01 | 20HSL-E |
Özellikleri:
1.Mini boyut
2. yüksek hız
3.bipolar step motor.
4. Döner hız sabittir ve gürültü düşüktür.
5. Dayanıklılık için yüksek kaliteli malzemeden üretilmiştir.
Uygulamalar:
Step motor yaygın olarak uygulanır 3D yazıcı, mini cnc router, oyma makinesi, tekstil makinesi, tıbbi ekipman, sahne ışık ekipmanı, robotik, CNC router, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlar.
NEMA 8 2 fazlı 1.8° hibrit step motor
Şartname:
| adım melek | 1.8° |
| Sıcaklık artışı | 80℃ |
| Ortam sıcaklığı | -20℃ Maks ~ +50℃ |
| İzolasyon Direnci | 100MΩ min., 500VDC |
| Dielektrik gücü | 1 dakika için 500VAC |
| Mil Radyal Oynatma | 0.02 Maks (450g yük) |
| Mil Eksenel Oynatma | 0.08 Maks (450g yük) |
| Maks.Radyal Kuvvet | 75N (flanştan 20mm) |
| Maks.Eksensel kuvvet | 15N |
Elektriksel Özellikler:
| model numarası | Adım Açısı(°) | Anma Gerilimi (V) | Anma Akımı (A) | Faz Direnci(Ω) | Faz Endüktansı (mH) | Tutma Torku (g.cm) | Rotor Atalet (g.cm)²) | Motor Uzunluğu (mm) | Müşteri Adayı No. | Motor Ağırlığı (g) |
| 20HS30-0604 | 1.8 | 3.9 | 0,6 | 4.5 | 1.6 | 180 | 3.2 | 33 | 4 | 70 |
| 20HS42-0804 | 1.8 | 1.2 | 0,8 | 1.5 | 5.4 | 300 | 4 | 42 | 4 | 90 |
Motor boyutları:
Uygulamalar:
Step motor, oyma makinesi, tekstil makinesi, 3D yazıcı, tıbbi aletler, sahne ışık ekipmanı, robot, CNC, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
