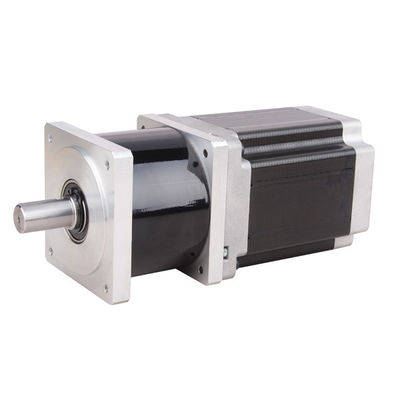

Nema 34 Dişli Redüksiyonlu Step Motor 1:5 Planet Redüktörlü
Boyut: 86*86mm
Adım Açısı: 1.8°
Faz voltajı: 3.6VDC
Faz akımı: 6A
Faz direnci: 0.6Ω±%10
Faz endüktansı: 6mH±20%
Tutma torku: 8.5Nm
Kurşun teller: 4
Dişli oranı: 1:5
Şanzıman Verimliliği: %96
Şanzıman parametreleri:
| PL86 Özellikleri | İlk aşama | İkinci sahne | |
| Dişli oranı | 4,5,10 | 16,20,25,40,50,100 | |
| Uzunluk(L1) | mm | 79 | 87 |
| Nominal yük | Nm | 50 | 80 |
| azami yük | Nm | 100 | 160 |
| verimlilik | % | 96 | 94 |
| kara kirpik | arkmin | ≤15 | ≤25 |
| Ağırlık | Kilogram | 2 | 2.5 |
| Nominal giriş hızı | rpm | 3000 | 3000 |
| Maksimum giriş hızı | rpm | 5000 | 5000 |
| Koruma sınıfı | IP | 65 | 65 |
| Yağlama | gres (ömür boyu yağlama) | gres (ömür boyu yağlama) | |
| Gürültü | dB | ≤45 | ≤45 |
| Hayat | H | ~20000 | ~20000 |
Step motor parametreleri:
| model numarası | Adım Açısı(°) | anma gerilimi(V) | Anma akımı (A) | Faz Direnci(Ω) | Faz Endüktansı (mH) | Tutma Torku (Kg.cm) | Tetik Torku (g.cm Maks) | Rotor Atalet (g.cm²) | Motor Uzunluğu (mm) | Müşteri Adayı No. | Motor Ağırlığı(Kilogram) |
| 86HS65-3004 | 1.8 | 3.3 | 3 | 1.1 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
| 86HS65-4004 | 1.8 | 2.8 | 4 | 0.7 | 3.9 | 32 | 1000 | 1200 | 68 | 4 | 1.7 |
| 86HS78-4004 | 1.8 | 1.5 | 4 | 0.38 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 86HS78-4204 | 1.8 | 1.9 | 4.2 | 0.45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 86HS78-6008 | 1.8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
| 86HS82-4504 | 1.8 | 1.4 | 4.5 | 0.32 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | 1.8 | 2.0 | 5.6 | 0.35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1.8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3.7 |
| 86HS118-6008 | 1.8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0.7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 4.7 | 6.2 | 0.75 | 9 | 122 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-5608 | 1.8 | 3.6 | 5.6 | 0.65 | 9 | 120 | 3600 | 4000 | 156 | 8 | 5.5 |
Boyutlar:
Uygulamalar:
Step motor, oyma makinesi, tekstil makinesi, 3D yazıcı, tıbbi aletler, sahne ışık ekipmanı, robot, CNC, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
