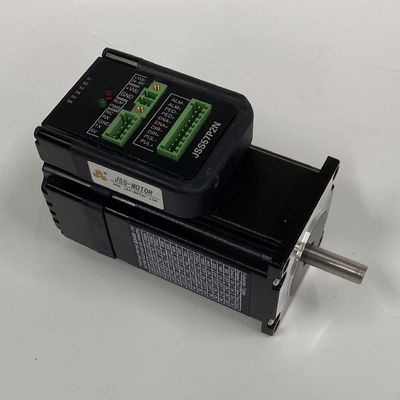

Nema 23 2N.M Enkoder Step Servo Motorlu Entegre Step Motor
Nema 23 kapalı çevrim entegre step motor:
Özellikleri:
1. Motor ve sürücü entegre, kablo bağlantısı için daha kolay
2. Konum hatası düzeltmesi yapın ve adımları asla kaybetmeyin
3. Hızlı tepki ve mükemmel hızlanma, yüksek hızda yüksek tork
4. Yüke göre ayarlanabilen otomatik akım, daha düşük sıcaklık artışı
5. Aşırı akım, aşırı voltaj ve konum ultra fark koruma fonksiyonu
6. Darbe yanıt frekansı 200KHZ'ye ulaşabilir
7. 16 çeşit mikro adım seçeneği, en yüksek 51200 mikro adım/devir
8. Voltaj aralığı: DC24V-48V
9. Tutma torku: 2N.m
10. Enkoder hattı: 1000PPR
11. Çerçeve boyutu: 57*57mm
Çalışma Ortamı ve Diğer Özellikler
Elektriksel Parametreler:
| modeli | adım açısı | akım (A) | direnç(Ω) | endüktans (mH) | tutma torku (Nm) | motor uzunluğu (mm) | kodlayıcı hattı (ppr) | Ağırlık (kg) |
| JSS57P1N | 1.8° | 4.2 | 0,4 | 1.2 | 1.2 | 56 | 1000 | 1 |
| JSS57P2N | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 76 | 1000 | 1.3 |
| JSS57P3N | 1.8° | 4 | 0.7 | 3 | 3 | 112 | 1000 | 2 |
Ortam ve parametreleri kullanma
| Soğutma yöntemi | Doğal soğutma veya harici ısı emici | |
| Çevreyi kullan | fırsat kullanın | Toz, yağ ve aşındırıcı gazlardan kaçınmaya çalışın |
| Sıcaklık | 0~40℃ | |
| Nem | %40~90BN | |
| Titreşim | 5,9m/s2Maks | |
| Depolama sıcaklığı | -20℃~80℃ | |
Motor Boyutu:
Tork Eğrisi:
Mikro adım seçimi:
| Mikro adım/devir | SW3 | SW4 | SW5 | SW6 |
| Varsayılan(400) | üzerinde | üzerinde | üzerinde | üzerinde |
| 800 | kapalı | üzerinde | üzerinde | üzerinde |
| 1600 | üzerinde | kapalı | üzerinde | üzerinde |
| 3200 | kapalı | kapalı | üzerinde | üzerinde |
| 6400 | üzerinde | üzerinde | kapalı | üzerinde |
| 12800 | kapalı | üzerinde | kapalı | üzerinde |
| 25600 | üzerinde | kapalı | kapalı | üzerinde |
| 51200 | kapalı | kapalı | kapalı | üzerinde |
| 1000 | üzerinde | üzerinde | üzerinde | kapalı |
| 2000 | kapalı | üzerinde | üzerinde | kapalı |
| 4000 | üzerinde | kapalı | üzerinde | kapalı |
| 5000 | kapalı | kapalı | üzerinde | kapalı |
| 8000 | üzerinde | üzerinde | kapalı | kapalı |
| 10000 | kapalı | üzerinde | kapalı | kapalı |
| 20000 | üzerinde | kapalı | kapalı | kapalı |
| 40000 | kapalı | kapalı | kapalı | kapalı |
Bağlantı şeması:
Motor kalitesi, daha iyi performans ve uzun kullanım ömrü sağlamak için yüksek kaliteli hammadde kullanıyoruz:
Uygulamalar:
Step motor, oyma makinesi, tekstil makinesi, 3D yazıcı, tıbbi aletler, sahne ışık ekipmanı, robot, CNC, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
