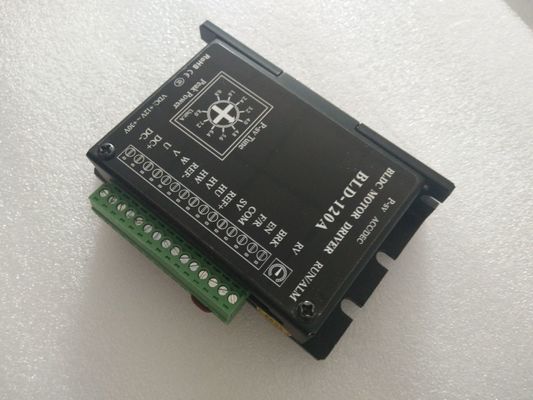

Fırçasız Dc Motor Sürücüsü AVG CAR CNC MACHINE BLD-120A 12-24V 20000 rpm siyah BLDC motor desteği
Elektrik parametreleri:
| Parametre | Minimum | Oy | Maks. | Birim |
| Motor Salonu açısı | 120°/240° | |||
| DC giriş voltajı | 12 | 24 | 30 | V |
| Sürüş akımı çıkışı | 0 | 5 | 8 | A |
| Uygulanabilir motor hızı | 0 | 20000 | rpm | |
| Salon sinyal voltajı | 4.5 | 5 | 5.5 | V |
| Salon sinyali akımı | 20 | mA | ||
| Harici potansiyometre | 10k | Ω | ||
| Bayrak tanımları | |
| DC + / DC- | DC güç girişi (DC24V ~ DC48V) pozitif ve negatif tersine çevrilmez |
| U, V, W | motor kabloları (kalın hat bağlı U, V, W) |
| Hu, Hv, Hw | Salon sinyal hattı (ince seçim Hu, Hv, Hw) |
| REF + | Salon pozitif güç kaynağı (Motorun güç kaynağı Hall + 5V) |
| REF- | Salon negatif güç kaynağı - (Bu bağlantı noktasına bağlı salon topraklaması) |
| VCC | güç bağlantı noktası harici potansiyometre (diğer harici devrelere değil, yalnızca potansiyometre güç kullanımı yapabilir) |
| SV | harici potansiyometre terminalleri (hız kontrol talimatlarına bakın) |
| COM | Genel bağlantı noktası (düşük seviye) |
| Sağ / Sağ | yönler: Bırak veya yüksek ileri ve düşük geri |
| TR | Etkinleştir: Yüksek / Düşük dur / çalıştır |
| BRK | hızlı frenler: Yüksek / Düşük durma / çalıştırma |
| HIZ | hız sinyali çıkış portu |
| ALARM | alarm sinyali çıkış portu |
Fırçasız dc sürücü:
Özellikleri:
Hızlanma/yavaşlama süresi ayarı
Maksimum akım çıkış ayarı
Motor tork tutma
Tekrar başlat
Çeşitli alarm göstergeleri
Dahili potansiyometre hız kontrolü
Harici analog sinyal hızı regülasyonu
PWM hız kontrolü
Boyutlar:
