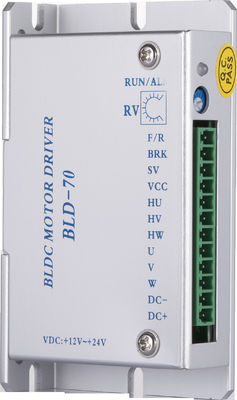

Fırçasız Dc Motor Sürücüsü BLD-701 20000RPM 70W MAX 3amps Küçük Boy 3 fazlı fırçasız DC motor denetleyici sürücüsü
Fırçasız dc sürücü:
Özellikleri:
Dahili potansiyometre ve RV hız kontrolü
PWM hız kontrolü
Küçük boyut, kurulumu kolay
Harici potansiyometre hız kontrolü
Harici analog sinyal hızı regülasyonu
Aşırı sıcaklık ve aşırı akım alarm koruması
Uygulamalar:
Fırçasız DC motor, tekstil makinesi, tıbbi ekipman, CNC, endüstriyel otomasyon, laboratuvar aleti, paketleme makinesi, drone vb.
Elektrik parametreleri:
| Parametre | Minimum | Oy | Maks. | Birim |
| Motor Salonu açısı | 120°/240° | |||
| DC giriş voltajı | 12 | 24 | 30 | V |
| Sürüş akımı çıkışı | - | - | 3 | A |
| Uygulanabilir motor hızı | - | 3000 | 20000 | rpm |
| Salon sinyal voltajı | - | - | 5 | V |
| Salon sinyali akımı | 20 | mA | ||
| Harici potansiyometre | 10k | Ω | ||
Çevre parametreleri:
| Soğutma | Doğal soğutma veya Zorla soğutma |
| Fırsatı Kullanma | Toz, yağ ve aşındırıcı gazdan kaçının |
| Sıcaklık kullanma | 10℃-+50℃ |
| Ortam Nemi | %90 RH(yoğunlaşma yok) |
| Titreşim | 5,7m/S2maks |
| Depolama sıcaklığı | 0℃-+50℃ |
| Bayrak tanımları: | |
| DC + / DC- | DC güç girişi (DC12V ~ DC56V) pozitif ve negatif tersine çevrilmez |
| U, V, W | motor kabloları (kalın hat bağlı U, V, W) |
| Hu, Hv, Hw | Salon sinyal hattı (ince seçim Hu, Hv, Hw) |
| VCC | güç bağlantı noktası harici potansiyometre (diğer harici devrelere değil, yalnızca potansiyometre güç kullanımı yapabilir) |
| SV | harici potansiyometre terminalleri, Harici analog voltaj girişi, PWM hız kontrol sinyal girişi |
| Sağ / Sağ | yönler: Bırak veya yüksek ileri ve düşük geri |
| BRK | hızlı frenler: Yüksek / Düşük durma / çalıştırma |
Boyutlar:
