Tanıtım:
• Elektrik darbelerini ayrık mekanik hareketlere dönüştüren elektromekanik bir cihazdır.
• Elektrik darbeleri uygun sırayla uygulandığında, kademeli motorun mili ayrı adımlarla döner.
• Darbelerin sırası, motor millerinin dönüş yönü ile doğrudan ilişkilidir.Motor millerinin dönüş hızı, darbelerin frekansı ile doğrudan ilişkilidir.Ayrıca dönüş uzunluğu, uygulanan giriş darbelerinin sayısı ile doğrudan ilişkilidir.
• Gösterildiği gibi iki ana parça vardır, yani.stator ve rotor.Stator bobinlerine hız ile değişmeyen sabit seviyede güç çeker.
Motor Elektriksel Parametreler:
| mod | Adım açısı | Akım (A) | Rezistans (Ω±%10) | İndüktans | Tutma | Motor | kodlayıcı | Ağırlık (kg) |
| (mH±%20) | tork (Nm) | uzunluk (mm) | Çözünürlük (PPR) | |||||
| 57HSE1N-D25 | 1.8° | 4.2 | 0,4 | 1.2 | 1.2 | 88 | 1000 | 0.9 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0.9 | 4 | 3 | 144 | 1000 | 1.9 |
Özellikler:
1. Konum hatası düzeltmesi yapın ve adımları asla kaybetmeyin
2. Hızlı tepki ve mükemmel hızlanma, Yüksek hızda yüksek tork
3. Yüke göre otomatik akım ayarı, daha düşük sıcaklık artışı
4. Aşırı akım, aşırı voltaj ve konum ultra fark koruma fonksiyonu
5. Darbe yanıt frekansı 200KHZ'ye ulaşabilir
6. 16 çeşit mikro adım seçeneği, en yüksek 51200 mikro adım/devir
7. RS232'de modbus RTU protokolünü destekleyin, iletişim tarafından kontrol edilen konum ve hız kontrolü;

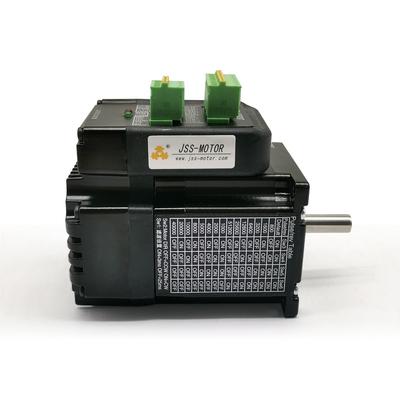

8. Drive nema 23 serisi 2N.m entegre kapalı çevrim step motor
9. Voltaj aralığı: DC24V~48V
Mikro adım seçimi:
| Mikro adım/devir | SW3 | SW4 | SW5 | SW6 |
| Varsayılan(400) | üzerinde | üzerinde | üzerinde | üzerinde |
| 800 | kapalı | üzerinde | üzerinde | üzerinde |
| 1600 | üzerinde | kapalı | üzerinde | üzerinde |
| 3200 | kapalı | kapalı | üzerinde | üzerinde |
| 6400 | üzerinde | üzerinde | kapalı | üzerinde |
| 12800 | kapalı | üzerinde | kapalı | üzerinde |
| 25600 | üzerinde | kapalı | kapalı | üzerinde |
| 51200 | kapalı | kapalı | kapalı | üzerinde |
| 1000 | üzerinde | üzerinde | üzerinde | kapalı |
| 2000 | kapalı | üzerinde | üzerinde | kapalı |
| 4000 | üzerinde | kapalı | üzerinde | kapalı |
| 5000 | kapalı | kapalı | üzerinde | kapalı |
| 8000 | üzerinde | üzerinde | kapalı | kapalı |
| 10000 | kapalı | üzerinde | kapalı | kapalı |
| 20000 | üzerinde | kapalı | kapalı | kapalı |
| 40000 | kapalı | kapalı | kapalı | kapalı |
Geniş bir uygulama yelpazesi:
Step motorumuz oyma makinesi, çizim kesici, tekstil makinesi, 3D yazıcı, tıbbi cihazlar, sahne aydınlatma ekipmanları, robot, CNC makinesi, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlarda yaygın olarak kullanılmaktadır.
Kademeli motor, rotorun bir manyetik devrede uyarma direğinin dişleriyle belirli bir konumda hizalanması ilkesine göre çalışır.Minimum relüktans yolu, uyarma direği ile mevcuttur. Uyarma, giriş darbelerinin sayısına bağlıdır.Giriş darbeleri dizisine yanıt olarak bir adım hareketleri dizisini harekete geçirir.
Bir step motorun çıkışı tamamen sisteme verilen giriş darbelerinin sayısı ile belirlenir.Adım hareketi açısal veya doğrusal olabilir ve saat yönünde veya saat yönünün tersine olabilir.Her darbe girişi, bir adım hareketini harekete geçirir ve adım motorunun her dönüşü, bir dizi ayrı adım hareketinden oluşur.
